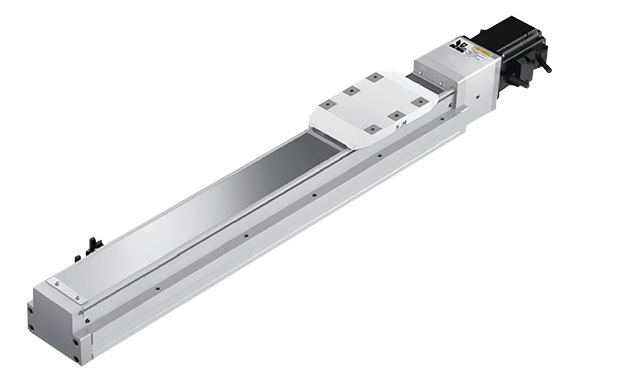

直線模組全密封內嵌
森遠達MS-OQS內嵌式滑臺模組是一種高集成的直線運動單元，鋁本體與導軌一體化設計，滑塊與滑座為一體化，模組滑臺產品緊湊輕巧達到省空間與高負載。直線模組可選配自潤滑部件，30000km免維護。
機座采用U型高強度鋁合金，內嵌不銹鋼導軌與底座一體磨削成型，導軌溝槽采用2列45°接觸角哥特式結構設計，提供四個方向均等負載能力，通過適當?shù)匿撉蝾A(yù)緊力可實現高精度和高剛性。另外產品采用全密封設計，運行的低發塵量，整體能達到無塵等級要求。
相關產品
-
直線模組歐規同步帶森遠達MS-EB皮帶滑臺是一種能提供直線運動的機械結構，可臥式或者立式使用，也可以組合成特定的運動機構使用一—即自動化行業中通常稱為XY軸、XYZ軸等多軸向運動機構。 -
直線模組標準絲桿森遠達MS-BS直線模組通常由導軌、絲桿和滾珠滑塊組成，其中滾珠絲桿是其核心部件之一。滾珠絲桿采用滾珠的滾動來實現高效的線性運動傳遞，具有精度高、承載能力大、摩擦小等優點。它常被應用于需要精密定位和高速運動的機械系統中，如數控機床、自動化生產線等領域。支持定制高低溫環境-40度+80度. -
直線模組密封式絲桿摩森自主研發的一款封閉式滾珠絲桿直線模組，產品結構簡單，底部滑動螺母設計，安裝方便，實用性強，性價比高，行程可定制，可搭建兩軸、三軸運動系統,安裝簡單，是特殊惡劣環境使用，在全封閉線性模組基礎上做防塵防屑結構的遮罩設計，使落塵或雜屑不會掉入滑臺本體內進而影響作業;拉伸大，壓縮小，硬物沖撞不變形，耐油酸，耐高溫，使用壽命長。 -
直線模組半密封內嵌森遠達滾珠絲杠直線執行器采用MS-BQS滾珠絲杠，可以提供高精度和穩定的運動。它們適用于高重復精度、重載、高負載和扭矩應用。支持定制高低溫-40度+80度.
-
軌道內嵌半密封 型號規格 MS-BQS60 MS-BQS80 MS-BQS120 電機功率 100W 200w(400w) 400w 電機轉速 3000 3000 3000 滾珠絲桿導程-螺距 5 10 5 10 20 5 10 20 32 最高速度 250 500 250 500 1000 250 500 100 1600 水平負載 30 20 50 40 20 110 88 40 30 垂直負載 10 8 20 15 6 33 30 10 8 額定推力 341 170 683 341 174 1388 694 347 218 行程范圍 50-800MM/50行程遞增 50-1050MM/50行程遞增 50-1250MM/50行程遞增 絲桿外經 16 16 重復位置精度 C7(C) ±0.01 C5(P) ±0.006 聯軸器 7x8 10x14 10x14 感應器 EE-SX674(NPN) 夾持型半密封 型號規格 MS-BQS6OLR MS-BQS8OLR MS-BQS120LR 電機功率 100w 200w(400w) 400w 電機轉速 3000 3000 3000 滾珠絲桿導程-螺距 4 5 5 最高速度 200 250 250 水平負載 30(雙滑座) 50(雙滑座) 110(雙滑座) 垂直負載 15(雙滑座) 25(雙滑座) 55(雙滑座) 額定推力 427 683 1388 行程范圍 25-325mm/25行程遞增 25-450mm/25行程遞增 25-500mm/25行程遞增 絲桿外經 12 16 16 重復位置精度 C7(C) ±0.01 聯軸器 7x8 10x14 10x14 感應器 EE-SX674(NPN)
